Actuated EPDM / NBR लचीला बैठे बोनेट गेट वाल्व / पानी के गेट वाल्व

उत्पाद विवरण:

Place of Origin:	China
ब्रांड नाम:	OEM
प्रमाणन:	WRAS/UL/CE/FM
Model Number:	RSDZ45X

भुगतान & नौवहन नियमों:

Minimum Order Quantity:	1 sets / pcs
मूल्य:	USD 10 ~ 10,000 /pcs
Packaging Details:	ruggedization plywood case suit for sea delivery and protect the goods
Delivery Time:	within 25 days after payment
Supply Ability:	99,000 pcs / month

संपर्क करें

विस्तृत उत्पाद विवरण

Size:	DN15 ~ DN1200	Pressure:	PN10 / PN16
Standard:	DIN F4 / DIN F5 / BS5163A / AWWA C509 C515 MJ / JIS	Color:	RAL 5007 / 5010/ 5015 / 5017
Temperature:	-20 ~ 120 C	body:	ductile iron GGG40 / GGG 50, cast iron GG25
wedge:	iron coating EPDM / NBR	Seat:	EPDM / NBR
हाई लाइट:	लचीला सीट गेट वाल्व , निकला हुआ किनारा गेट वाल्व

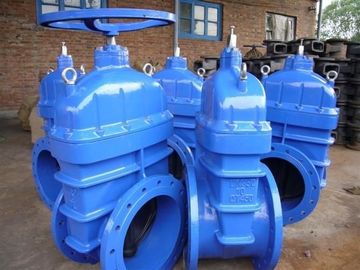

WRAS DN1200 GGG 50 शरीर / बोनट लचीला EPDM के साथ बैठा गेट वाल्व / NBR सीट

लचीला सीट गेट वाल्व स्वच्छ पानी के परिवहन में कार्यरत हैं।

वाल्व गेट या बंद करने सदस्य कच्चा लोहा सामग्री से बना एक कील के रूप में आम तौर पर है

इतनी के रूप में पर्याप्त रूप से बीहड़ होने के लिए इतनी के रूप में उच्च दबाव और उच्च प्रवाह अनुप्रयोगों के लिए उपयुक्त हो।

एक लचीला सीट गेट वाल्व में वाल्व कील की बाहरी सतह एक elastomeric के साथ लेपित है

इतनी के रूप में भी ऊंचा ऑपरेटिंग दबाव पर एक बुलबुला तंग सील पेशकश करने के लिए सामग्री।

वाल्व कील एक पिरोया स्टेम बदल कर चलाया जा रहा है ताकि के रूप में अग्रिम या वाल्व वापस लेना

वाल्व आवास के जलमार्ग के भीतर कील।

वाल्व बंद करने पर, किनारे पर लचीला सामग्री आंतरिक के साथ एक बुलबुला तंग सील रूपों

वाल्व शरीर की सतह। गंदगी या वाल्व ऑपरेटिंग सिस्टम के लिए नेतृत्व कर सकते हैं में अन्य संदूषण

कील या अन्य खराबी की अधूरी सील।

वर्तमान आविष्कार का एक अन्य उद्देश्य के लिए एक लचीला सीट गेट वाल्व एक होने प्रदान करने के लिए है

सुधार कील ऑपरेटर प्रणाली है जो आसानी से या तो निर्माण के दौरान या उत्पाद वाल्व के लिए किया जाता भीतर entrained शुरू की संदूषण के हानिकारक प्रभाव पर काबू।

वर्तमान आविष्कार की इन और अन्य वस्तुओं जो अध्ययन से स्पष्ट हो जाएगा

संलग्न विवरण और चित्र एक वाल्व व्यवस्था में प्रदान की जाती हैं, कि एक वाल्व शामिल

आवास है कि एक पानी दालान और वाल्व दालान के भीतर एक वाल्व सीट परिभाषित करता है।

एक वाल्व कील आवास दालान के भीतर निपटारा आपरेशन के लिए एक दिशा के साथ चलता है

वाल्व के माध्यम से पानी के प्रवाह को ब्लॉक करने के लिए वाल्व सीट के साथ संपर्क में एक बंद की स्थिति के बीच

दालान और वाल्व दालान के माध्यम से पानी के प्रवाह की अनुमति एक खुले स्थान।

दूरी के अलावा पटरियों की एक जोड़ी कील के दोनों तरफ वाल्व आवास के भीतर निपटारा कर रहे हैं

और ऑपरेशन की दिशा के साथ हूं। वाल्व कील पर किए गए विरोध के पंखों की एक जोड़ी,

प्रत्येक ट्रैक में यात्रा करते हैं। एक वाल्व स्टेम वाल्व कील करने के लिए मिलकर खुले वाल्व के बीच विपरीत दिशाओं में घूमकर वाल्व कील चलता रहता है और वाल्व बंद कर दिया पदों।

रोलर्स पटरियों और खुरचनी ब्लेड के साथ सगाई की रोलिंग के लिए पंखों पर किया जाता है

पंखों के आसन्न रोलर्स पटरियों से संदूषण परिमार्जन करने पर किया जाता है।

पटरियों के साथ या एक जहाज के बिना प्रदान की जा सकती है। एक विंग वजह से रोलर्स के बिना प्रदान की जाती है

एक प्रकाश लोड आवेदन, उदाहरण के लिए, ट्रैक अधिमानतः एक जहाज के बिना प्रदान की जाती है।

एक प्रकाश लोडिंग हालत उदाहरण के लिए पैदा हो सकता है, एक क्षैतिज उन्मुख के ऊपरी छोर पर

वाल्व व्यवस्था। हालांकि, के रूप में भारी लदान की स्थिति, उदाहरण के लिए, नीचे के तहत

एक क्षैतिज संचालित वाल्व व्यवस्था के अंत में, यह पसंद है कि पंख प्रदान किया

लोड असर रोलर्स के साथ।

इस उदाहरण में, यह भी पसंद किया जाता है कि ट्रैक आम तौर पर यू के आकार का एक जहाज के साथ उपलब्ध कराया

पार अनुभाग और स्टेनलेस स्टील के रूप में एक बीहड़ सामग्री का बना है।

विशेष विवरण:

नहीं	भाग का नाम	सामग्री
1	तन	नमनीय कच्चा लोहा
2	कील	नमनीय कास्ट आयरन + EPDM
3	स्टेम अखरोट	ZCuAl10Fe3 Gunmetal
4	गैसकेट	EPDM
5	ढक्कन	नमनीय कच्चा लोहा
6	ग्रंथि गैसकेट	ZCuAl10Fe3 Gunmetal
7	तना	2Cr13 SSX 20Cr13
8	ग्रंथि	नमनीय कच्चा लोहा
9	रबड़ वाइपर	EPDM / NBR
10	हाथ पहिया	नमनीय कच्चा लोहा

विशेषताएं

⊙ शॉट नष्ट

सुरक्षात्मक सतह शॉट नष्ट करके समाप्त हो गया और सतह चिकनी और स्वच्छता है।

⊙ किराया सीट

अवकाश बैठने के बिना चिकनी सतत बोर तरह से, यह अशुद्धता अप pilled पाने के लिए आसान नहीं है।

तरल तुरन्त बना रहे हैं।

⊙ रबर के साथ इलाज

दोनों आंतरिक और बाह्य रबर vulcanization की उन्नत ज्ञान तो बनाने के साथ लेपित हैं

रबर की लोच का यकीन है, और यकीन है कि सटीक ज्यामिति आयाम बनाते हैं। रबड़ और नमनीय

एक साथ शायद ही लोहे के वाल्व हाथ डाली। यह लंबी अवधि के उपयोग की वजह से गिरावट के बंद से बच सकते हैं।

⊙ विरोधी जंग

दोनों आंतरिक और बाहरी विरोध जंग की क्षमता को मजबूत बनाने और गुणवत्ता बढ़ाने के लिए गैर-विषाक्त पाउडर epoxy राल के साथ लेपित हैं

पानी की आपूर्ति की।

⊙ ruggedization

पुराने नमनीय लोहे के वाल्व nonego से प्रभावित होने के बाद टूटना करने के लिए आसान है। इसे रोक सकता है

टूटना नमनीय लोहे की अच्छी यांत्रिकी क्षमता पर निर्भर करती है।

⊙ तीन "○" सील की अंगूठी

तीन 'ओ' के साथ - छल्ले, रिसाव बहुत कम हो सकता है और "ओ" - अंगूठी हो सकता है

दबाव के साथ इस शर्त के तहत और पानी को रोकने के बिना बदल दिया। जोर गाड़ी का अचल धुरा

घर्षण प्रतिरोध कम कर देता है और परिचालन टोक़ कम करती है। और यह स्विच सील हो सकता है

उद्घाटन और समापन के बिना अंगूठी।

⊙ कठोर दौर शरीर

शरीर प्रतिमिनट की स्थापना की है, कठोर ज्यामिति आकार के बिना वाल्व के भीतरी सील सुनिश्चित

किसी भी प्रक्रिया।

⊙ हल्के वजन

यह शरीर नमनीय लोहे से बना है, यह 20% -30% के बच्चों की तुलना में हल्का है। आसानी फिक्सिंग के लिए और

सर्विसिंग।

आवेदन: इस वाल्व व्यापक रूप से खोलने के लिए तरल पाइप में लागू या ऐसे में फिक्सिंग को बंद

पानी, मल निपटान, बिजली, ऊर्जा पाइप, रसायन, नौवहन, ऊर्जा स्रोतों आदि

लागू मानक

⊙ अमेरिकन स्टैंडर्ड
एएनएसआई / आवा C509 के लिए डिजाइन
चेहरा ASME B16.10-2000 (आईएसओ 3 सीरीज) आयाम सामना करने के लिए
निकला हुआ और ड्रिलिंग एसएमई / एएनएसआई B16.42-1998 करने के लिए
ब्रिटिश मानक ⊙
BS5163 के लिए डिजाइन, BS5150
चेहरा BS5163 के लिए आयाम सामना करने के लिए (आईएसओ 3series, ISO19 श्रृंखला)
निकला हुआ और BS4504 part1 के लिए ड्रिलिंग (EN1092)
⊙ जर्मनी स्टैंडर्ड
DIN3352 करने के लिए डिजाइन
चेहरा DIN3202 के लिए आयाम सामना करने के लिए (F4: आईएसओ 14 श्रृंखला; F5: आईएसओ 15 श्रृंखला)
निकला हुआ किनारा और बी एस EN1092 के लिए ड्रिलिंग

आवेदन: खोलने या इस तरह के पानी में फिक्सिंग बंद करने के लिए यह वाल्व व्यापक रूप से तरल पाइप में आवेदन किया है,
